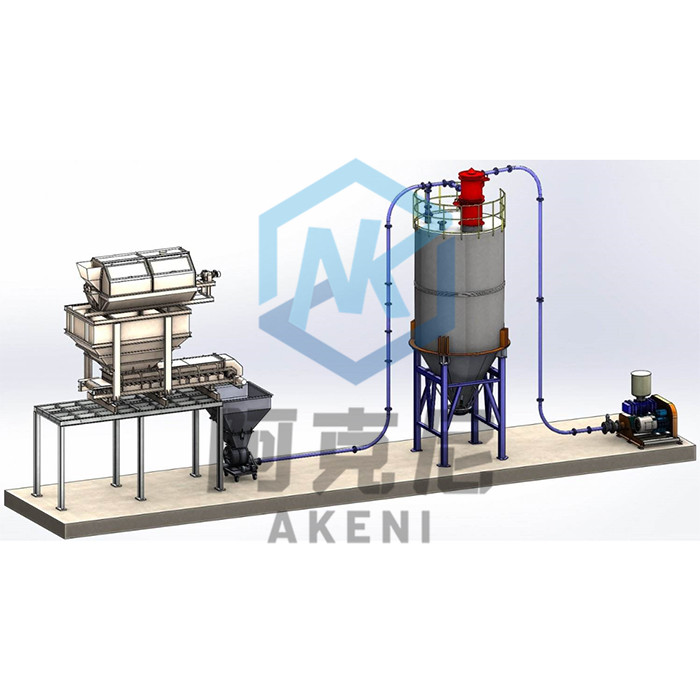

負壓系統指利用負壓風機(真空泵)產生系統負壓，將在受料器處與空氣均勻混合的粉粒狀物料通過管道抽送到貯料裝置的輸送系統，應用廣泛、化工、醫藥、塑料、新材料行業均有應用。又稱負壓氣力除灰系統。

　　組成：

　　通常由物料輸送閥、進氣止回閥、輸送管道及閥門、灰氣分離設備、儲料倉及輔助設備、負壓風機和控制系統等組成。

　　由于負壓氣力輸送系統選擇了較高的管內流速，故管道一般選用金屬或者玻璃材質(包括直管、彎頭等)。通常一個負壓輸送系統用一根輸送管，每個儲料倉(單側或雙側)的真空斗組成一條支線，通過的切換閥門與主管相連。切換閥門通常采用專用的閥門切換進料。

　　負壓系統的受料裝置為料倉或中轉站。儲料倉頂裝有氣料分離設備、料位計和保護倉不受過高背壓。

　　負壓氣力輸送系統所用的氣料分離設備，通常由旋風除塵器和布袋除塵器組成。旋風除塵器采用雙門室結構，布袋除塵器底部用負壓鎖氣閥與儲料倉連接，以隔絕管道負壓與儲料倉內的常壓，保證輸送和儲料倉的安全。旋風除塵器作為一級分離設備，除塵器效率>70%，二級布袋除塵器的效率在>99%以上。經二級除塵后的干凈空氣通過負壓風機排入大氣。此外，儲料倉上還另設有排氣布袋除塵器，用于處理儲料倉內氣化空氣等含塵氣體處理后的干凈空氣直接排入大氣。根據物料的物理、化學特性，布袋除塵器均宜采用脈沖反吹式，反吹空氣的露點溫度宜為-23～-40℃(常壓露點)。

　　負壓氣力輸送系統的氣源由負責壓風機或真空提供，一般要求負責壓在-0.6Mpa以下，由于通過風機的氣流中難免有一定量的塵料，因此要求負壓風機過流通道上的零件應耐磨蝕，密封件防塵效果良好。負壓風機一般布置在儲料倉附近。

　　負壓氣力輸送系統的控制一般采用PLC程控，可選用模似或CRT顯示，上位機進行數據處理，全自動運行，信號的輸出、處理、聯網均很方便。
